小角度检查仪

CLJM-1240型 小角度检查仪（计算机型）



一、 概述
    小角度检查仪是一种用于产生标准微小角度的测量仪器，其产生的标准角度范围0′~90′，用来校准框式水平仪、条式水平仪、合象水平仪、电子水平仪、自准直仪等角度示值精度。装置选用进口高精度电感测头和光栅传感器，替代量块，配套公司开发的计量检定软件，装置使用方便高效。

郑州计量器具研究所（0371-65792888）

二 、检定规程：
《JJF1084-2002框式水平仪和条式水平仪校准规范》
《JJG191-2002 水平仪检定器检定规程》
《JJG103-2005 合象水平仪检定和电子水平仪检定规程》
《JJG202-2007 自准直仪检定规程》
三 、性能特点：
　

（1）产生的小角度无需人工计算, 角度值直接在计机上自动显示。检定数据自动保存和处理，报告自动生成

（2）人工调节丝杆使桥尺倾斜产生角度，取消工作量、复杂的垫量块和调零工作。

（3）装置产生的小角度范围：0′～1 ^o 30′（0～26mm/m）（用指示计）

0′～2 ^o 50′（0～50mm/m）（用量块）

（4）两传感器之间距离精确定位：500±0.05mm

（5）工作台平面度：300mm内平面度≤3μm， 测量头用工作台，平面度≤1μm ；

（6）选用小量程测头（示值范围0～2mm，分度值0.1μm），测量角度范围：0～14′（0～4mm/m）

（7） 选用大量程测头（示值范围0～13mm，分度值0.1μm），测量角度范围：0～1 ^o 30′（0～26mm/m）

(8) 精度：被测角度10′以内，精度是±0.1′′

      被测角度40′以内，精度是±0.2′′

      被测角度40′以外，精度是±0.3′′

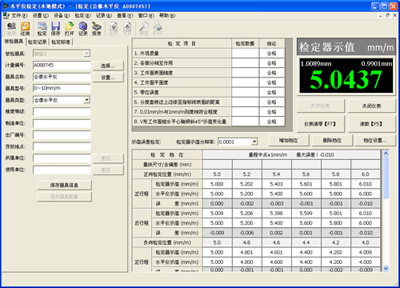

 五、检定软件

（1）软件界面中直接以原始记录方式直观地显示检定数据，检定数据和检定结果一目了然。
（2）自动读取数据，也可手动输入数据，自动计算误差，并判断被检器具是否合格。
（3）具有检定记录存储、预览和管理功能，用户可查阅或打印以前任意一次的报表或证书。
（4）以 Word 或 Excel方式输出检定原始记录和检定证书，方便打印和保存，检定原始记录和检定
     证书格式可根据工厂要求的格式设计。

部分客户案例

中国人民解放军第3302工厂
中国人民解放军第6916工厂
武汉重型机床集团有限公司
上海沪东重机有限公司
西安航空计量中心
长春市计量院
新疆省计量院
四川中物院计量中心
江苏省宿仟市计量所
东方电气（广州）有限公司
浙江省台州市计量技术研究院
浙江省计量院

　

计量部门检定证书

304所	国防1311计量站
