GZC型建筑工程质量检测器组校准装置

发表日期:2020-08-07 来源:本站 点击:65

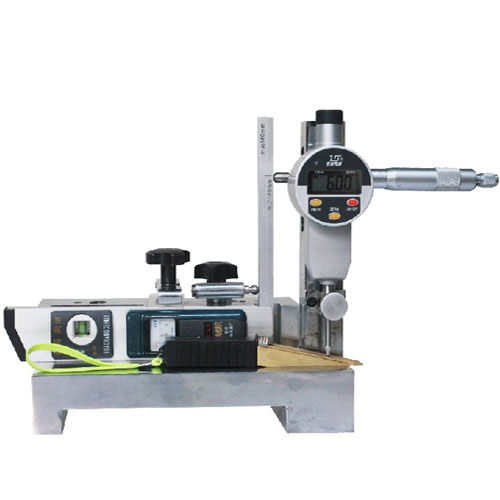

GZC-1内外直角检测尺校准装置

、用途

内外直角检测尺是用来校准建筑工程质量检测器组内外直角检测尺的工作面直线度、工作面的平行度、零值误差、示值误差;楔形塞尺的厚度偏差等计量性能的专用校准装置。

技术参数

1)基座工作面的平面度MPE0.005 mm

2)立柱工作面对基座工作面的垂直度MPE0.01 mm

3)数显测微头(025mm)最大允许误差MPE:±0.003 mm

4)数显测微头测量轴线对基座工作面平行度MPE0.005 mm

5)指示表(010mm)最大允许误差MPE±0.020 mm

6)指示表测量轴线对基座工作面垂直度MPE0.01 mm

7)导向块工作面对测微头测量轴线的平行度MPE0.01mm
8高度:300mm;宽度:250mm;厚度:50mm

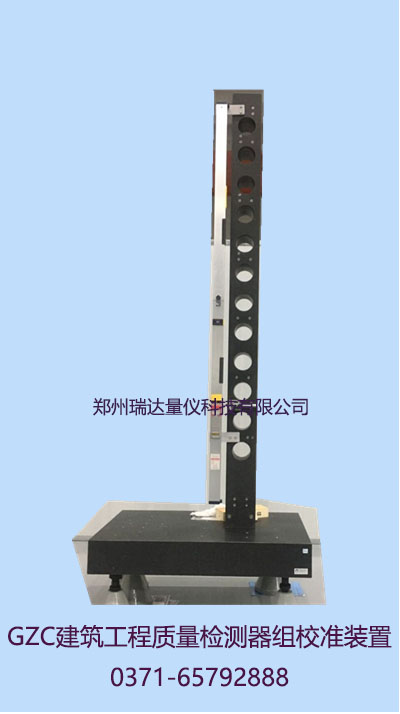

 GZC-2垂直度检测尺校准装置

、用途

垂直度检测尺校准装置用来校准建筑工程质量检测器组垂直检测尺的零位误差、示值变动性
示值误差等计量性能的专用校准装置,符合《JJF1110-2003建筑工程质量检测器组校准规范》。

技术参数

1)底座工作面平面度             MPE:±0.012mm

2)读数机构为数显测微头050 mm     MPE:±0.004mm

3)转轴与导轴间距离1000 mm        MPE:±0.30mm

4)上下定位面3点共面度             MPE:<0.10mm

5)上、下定位点对底座工作面的垂直度    MPE:<0.20mm
6)上、下定位座侧基准对底座工作面垂直   MPE:<0.20mm
7)检测高度:2000mm

仪器配置列表:

    配置清单:


序号

名称

数量

备注

1

垂直度检测尺校准装置

1台

 含省院计量证书

2

内外直角检测尺校准装置

1台

 含省院计量证书

3

水平调整支脚

2套


4

省院校准证书

2份


5

产品合格证

2份


6

产品三包证书

2份


7

产品说明书

2份
